Заземление: что это, устройство, виды и советы монтажа

Заземление – ключевой элемент электробезопасности, защищающий человека и оборудование от опасного воздействия тока при авариях и сбоях в сети. Эта статья объяснит, почему заземление так важно, как оно устроено и какие нормы необходимо соблюдать при его обустройстве в квартире или доме.

Из статьи вы узнаете, какие виды заземлений существуют, какие розетки и выключатели требуют подключения к "земле", как отличить заземлённую розетку от обычной, и как правильно выполнить заземление в квартире. Подробно разберём устройство заземляющего контура и требования ПУЭ к его применению.

Что такое заземление в электрике?

Заземление – это система защиты в электроустановках, обеспечивающая безопасное отведение опасных токов в землю. Оно снижает риск поражения электричеством при неисправностях оборудования: если возникает утечка тока (например, из-за повреждения изоляции), заземляющий проводник направляет его по пути наименьшего сопротивления в грунт, минуя тело человека. Это предотвращает накопление опасного потенциала на металлических корпусах приборов.

Как устроено заземляющее устройство?

Основу системы составляет контур заземления, расположенный на придомовой территории. Он представляет собой конструкцию из стальных стержней или уголков, глубоко вбитых в грунт и соединённых между собой с помощью сварки или оцинкованных болтов. Такой контур имеет низкое сопротивление и эффективно отводит токи утечки в землю.

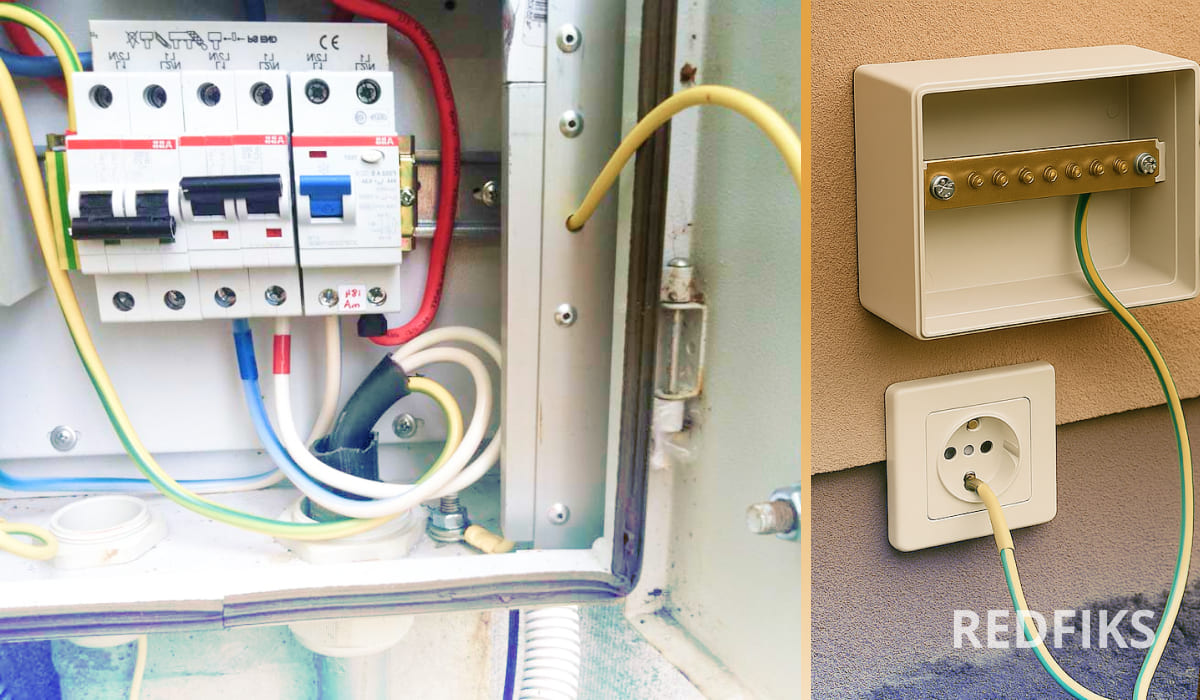

От контура к вводному электрощиту здания прокладывается заземляющий провод – чаще всего это стальная полоса 40×4 мм или круглый стальной провод Ø 8 мм. Внутри щита размещается главная заземляющая шина (ГЗШ) – металлическая планка, к которой подключаются:

• заземляющий провод от внешнего контура,
• PE-проводники от всех квартир,
• металлические части корпуса щита.

Соединения выполняются болтовым способом, с обязательной зачисткой контактных поверхностей и антикоррозийной обработкой. Это необходимо для обеспечения надёжного и долговечного контакта.

В квартиру заземление поступает от стояка через распределительный щит. В новых домах используется трёхжильный кабель (например, ВВГнг 3×2.5), где одна жила (PE) – это заземляющий проводник. Он подаётся на все заземлённые розетки, клеммы распределительных коробок и на корпуса бытовой техники, если они имеют заземляющий контакт.

Вызовите электрика на дом

Опишите свои требования и получите предложения исполнителей

Оставить заявку

Что такое контур заземления?

Контур заземление – это система металлических проводников (обычно из стали), заглублённых в землю и соединённых между собой для создания надёжного пути отвода тока. Его основная задача – безопасно отводить ток утечки, короткого замыкания или молнии в землю, защищая людей и оборудование от поражения электричеством.

Заземляющий контур можно устроить по вертикальной или горизонтальной схеме. Вертикальное заземление включает металлические стержни, забитые в землю на глубину 2–3 м, и подходит для участков с ограниченной площадью. Горизонтальное заземление – это уложенные в траншею на глубине 0,5–1 м полосы, и его проще монтировать вручную на свободной территории.

Выбор схемы зависит от типа грунта, условий участка и глубины промерзания. В частных домах часто используют комбинированную схему: несколько вертикальных электродов, соединённых горизонтальной полосой. Согласно нормам, сопротивление заземления должно быть не выше 4 Ом. Для молниезащиты – до 0,5 Ом.

Чем заземление отличается от зануления?

Заземление создаёт путь для тока утечки через физический контакт с землёй, защищая человека от поражения. Зануление соединяет корпус с нейтралью сети (N-провод), чтобы при замыкании фазы на корпус возникло короткое замыкание и сработал автомат.

Заземление безопасно отводит ток в землю, а зануление провоцирует аварийное отключение. Однако зануление рискованно: при обрыве нуля корпус окажется под напряжением. По ПУЭ в жилых помещениях разрешено только заземление, а зануление – лишь в промышленности под строгим контролем.

Как сделать заземление?

Для безопасного заземления в квартире начните с проверки типа системы электроснабжения. В современных домах (TN-S, TN-C-S) используйте готовый PE-провод, подключенный к этажной ГЗШ (главной заземляющей шине). Если у вас старая система TN-C (2 провода – фаза и ноль), модернизируйте щиток: разделите PEN-проводник на отдельные N (ноль) и PE (земля) с помощью сертифицированной шины (например, ABB или IEK), соблюдая сечение проводов (PE ≥ 4 мм² для меди). Проложите трёхжильные кабели (ВВГнг-LS 3×2,5) с жёлто-зелёной жилой для земли, подключив их к розеткам с заземляющим контактом и корпусам приборов через клеммы с насечками – это предотвратит ослабление контакта.

• Не используйте алюминиевые переходники – они окисляются.
• После монтажа проверьте сопротивление заземления (≤ 4 Ом) мегомметром и напряжение между фазой и землей (220–230 В).
• Установите УЗО с током утечки 10–30 мА на линии с влажными помещениями (ванная, кухня).

Если дом не имеет контура заземления, требуйте его установки от УК: контур должен включать вертикальные стержни (длина 2–3 м, сталь с цинковым покрытием), соединенные полосой 40×4 мм. Самодельное заземление на трубы или арматуру запрещено – это смертельно опасно! В случае сомнений обратитесь к лицензированному электрику: ошибки в заземлении приводят к пожарам и поражению током.

Можно ли заземлять через батарею или трубу?

Нет, заземлять через батарею или трубу категорически запрещено, так как металлические коммуникации (водопровод, отопление) не предназначены для отвода тока: при пробое изоляции напряжение появится на всех соединенных с ними трубах, подвергая риску соседей. Кроме того, современные пластиковые трубы не проводят ток, а старые металлические могут быть ржавыми, что нарушает контакт. Такое «заземление» нарушает ПУЭ и может привести к поражению током или пожару.

Можно ли делать заземление в квартире самостоятельно?

Да, сделать заземление в квартире самостоятельно технически возможно, но это связано с рядом рисков и требований. Во-первых, заземление должно быть подключено к рабочему защитному контуру, который предусмотрен в электросети дома — это требует понимания схемы проводки, наличия соответствующих проводов и соблюдения правил ПУЭ. Во-вторых, ошибки при подключении, например, соединение “земли” с “нулём”, могут не только нарушить нормативы, но и привести к поражению электрическим током. Поэтому самостоятельная установка заземления допустима только при наличии опыта и точных знаний.

Если вы не уверены в устройстве электросети или нет инструментов для проверки контактов и сопротивления заземляющего проводника, лучше вызвать электрика на дом. Специалист быстро определит, есть ли в квартире техническая возможность подключения заземления, проверит состояние проводки и выполнит монтаж по всем нормам безопасности. Это особенно важно в старом жилом фонде, где заземление может отсутствовать вовсе или быть подключено неправильно.

Зачем нужно заземление в помещении?

Заземление в помещении необходимо для защиты людей и оборудования от опасного воздействия электрического тока. Его основная задача – создать безопасный путь для отведения токов утечки, возникающих при повреждении изоляции или коротком замыкании. Если корпус прибора (например, стиральной машины или микроволновки) окажется под напряжением, заземление мгновенно «отводит» ток в землю, снижая риск поражения человека до минимума. Кроме того, заземление стабилизирует работу сети, предотвращает перегрузки и снижает помехи в чувствительной электронике.

Принцип работы основан на законах физики: ток всегда ищет путь с наименьшим сопротивлением. Заземляющий провод (жёлто-зелёный) соединяет металлические части приборов с заземляющим контуром – системой металлических стержней, заглублённых в грунт. При аварии ток устремляется по этому пути в землю, что вызывает срабатывание защитных устройств (УЗО, автоматов), которые отключают питание. Без заземления опасное напряжение останется на корпусе, угрожая жизни и повышая риск возгорания.

Узнайте точные цены на услуги электрика

Оставьте заявку и получите предложения от мастеров по услуге мужа на час

Уточнить стоимость

Какие розетки необходимо заземлять?

В первую очередь заземлять следует розетки, к которым подключаются устройства с металлическими корпусами, например, стиральные машины, холодильники и бойлеры. Также обязательное заземление требуется для розеток в помещениях с повышенной влажностью — кухнях, ванных комнатах, а также на улице и в гаражах. Такие розетки оснащены третьим контактом для подключения заземляющего проводника, который обеспечивает безопасность и предотвращает поражение электрическим током при повреждении изоляции.

Redfiks советует при подключении заземляющей жилы обязательно использовать кольцевую обжимку или наконечник, чтобы контакт был плотным и не ослабевал со временем.

Как отличить заземленную розетку от незаземленной?

Заземленную розетку отличает наличие третьего контакта – металлического штыря или «усика» для подключения заземления. В незаземленной розетке таких контактов нет – только два отверстия для фазы и нуля.

На фото с заземленной розеткой видно три отверстия: два для фазы и нуля и одно – для заземления. Этот третий контакт подключён к жёлто-зелёному проводу, обеспечивая защиту от поражения током. В незаземлённой розетке такого контакта нет – только два отверстия для фазы и нуля, что снижает уровень безопасности при работе с электричеством.

Нужно ли заземление на выключателях?

Да, заземление на выключателях необходимо в следующих случаях:

• Если у устройства есть токопроводящие элементы – металлические рамки, клавиши, накладки или декоративные панели, то такие элементы подлежат обязательному заземлению. При пробое фазы на корпус ток утечки уйдёт в заземляющий контур, а не через человека.
• В помещениях с повышенной влажностью (ванные комнаты, сауны, душевые, бассейны) и на улице заземление необходимо даже для пластиковых моделей. Влага может создавать токопроводящие пути – через конденсат, повреждённую изоляцию или даже загрязнения.

Современные стандарты безопасности (ПУЭ 7.1.47) говорят, что все открытые проводящие части электроустановок (включая выключатели) должны быть заземлены, если они могут оказаться под напряжением.

Какие существуют виды заземлений?

Основные виды электрических заземлений:

• Защитное заземление – для защиты человека от поражения током, используется в розетках и распределительных щитках.
• Рабочее (функциональное) заземление – для обеспечения стабильной работы оборудования.
• Грозозащитное заземление – для отвода молний и перенапряжений.
• Искусственное заземление – создаётся вручную при отсутствии естественных заземлителей.
• Естественное заземление – использует уже существующие металлические конструкции.

Эти виды наиболее часто встречаются в жилых домах, на промышленных объектах, в загородных домах и при монтаже оборудования. Однако кроме них применяются и другие, более узкоспециализированные типы:

• Повторное заземление – используется в системах TN-C-S.
• Заземление экранов (помехозащитное) – применяется в системах передачи данных и медицине.
