Как определить фазу, ноль и заземление

Время прочтения 6 минут

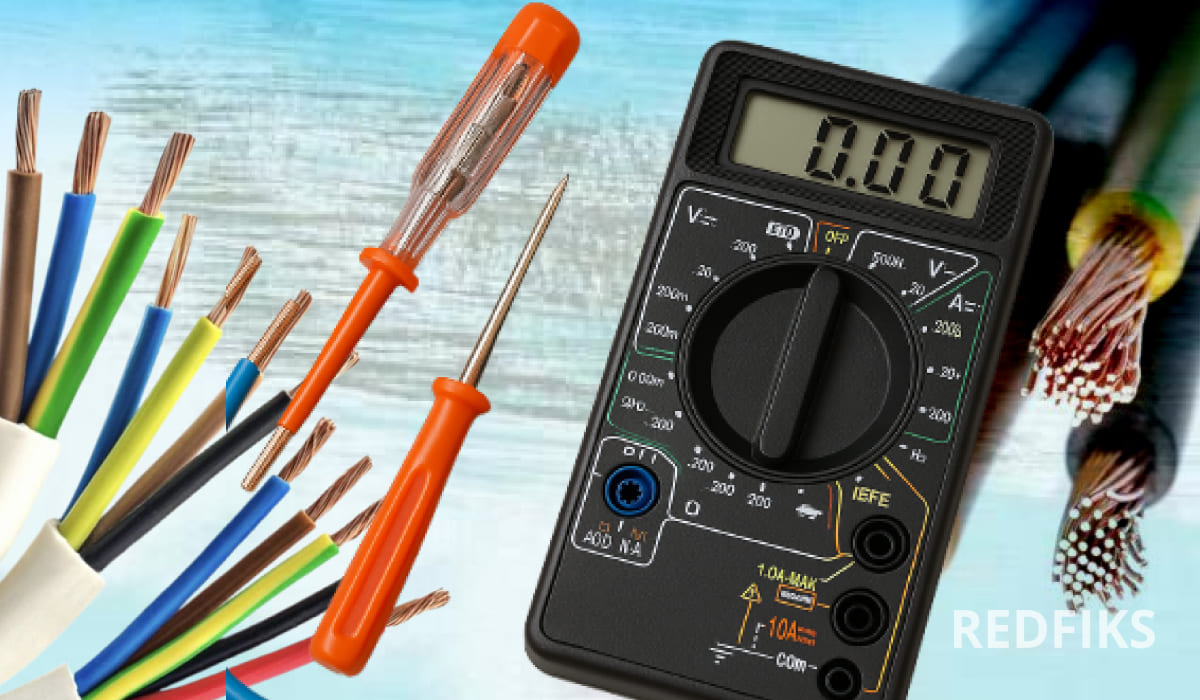

Мультиметр с открытыми проводами и индикаторной отверткой

Определить фазу, ноль и заземление можно с помощью индикаторной отвёртки, мультиметра или по цвету изоляции проводов. В статье рассмотрены безопасные и точные способы, позволяющие даже в домашних условиях без ошибок определить назначение каждого провода в электрической сети.

Из статьи вы узнаете, как отличить фазу от нуля при помощи профессиональных инструментов, какие цвета соответствуют проводам, как найти заземление и что означают обозначения L, N и PE. Также подробно объяснены возможные ошибки и их последствия для электробезопасности.

Смотреть содержание статьи

Как определить ноль и фазу индикаторной отверткой?

Почему отвертка показывает фазу на обоих проводах?

Как определить фазу и ноль мультиметром

Как определить фазу и ноль без приборов

Как определить заземление?

Как обозначается фаза, ноль и заземление?

Что такое PEN-проводник?

Какими цветами маркируются жилы провода?

Зачем определять фазу и ноль?

Что будет, если перепутать ноль и землю?

Как определить ноль и фазу индикаторной отверткой?

  1. Начните определение ноля и фазы индикаторной отверткой с активации сенсора: удерживайте отвертку за изолированную рукоятку, прижав большой палец к металлической пластине на торце. Это замыкает цепь через ваше тело. Проверьте исправность прибора, коснувшись жалом известной фазы (например, в рабочей розетке) – индикатор должен загореться.
  2. Приложите жало отвертки к одному из контактов розетки. Если неоновая лампа или светодиод засветились – это фаза (~220 В). Индикатор реагирует на разность потенциалов между проводом и вашим телом, выступающим в роли "заземления".
  3. Проверьте второй контакт. Отсутствие свечения указывает на нейтраль (ноль). В исправной сети ноль соединен с землей, поэтому напряжение на нем близко к нулю. Если индикатор слабо светится на обоих контактах, возможен обрыв нуля или наведенное напряжение.

Обратите внимание, что в трехфазных сетях при перекосе фаз индикатор может реагировать на ноль, а в сухих помещениях отвертка иногда срабатывает из-за статики – коснитесь свободной рукой заземленного предмета (радиатора, металлической трубы). У некоторых моделей тестеров напряжения (LED-подсветка) свечение возможно только при прямом контакте с фазой.

Важно помнить, что индикаторная отвертка — это удобный, но не самый точный инструмент, и для полной уверенности в правильном определении фазы и ноля лучше использовать более профессиональные приборы или обратиться к специалисту – найти электрика, который поможет выполнить работу быстро и безопасно.

Почему отвертка показывает фазу на обоих проводах?

Если индикаторная отвертка показывает фазу на обоих проводах, возможны две причины: обрыв нулевого провода или наведённое напряжение. При обрыве ноля на нерабочем проводе появляется потенциал, близкий к фазному. Наведённое напряжение возникает из-за электромагнитных полей рядом с фазными проводами.

Для проверки заземлитесь (например, коснитесь рукой радиатора) и снова проверьте контакты. Если свечение исчезает или слабеет – это “наведёнка”. При стабильном свечении на обоих контактах нужно проверить целостность нуля мультиметром или прозвонкой.

Как определить фазу и ноль мультиметром

  1. Начните определение ноля и фазы мультиметром с настройки прибора: переключите мультиметр в режим измерения переменного напряжения (V~) с диапазоном выше 250 В. Подключите черный щуп к заземлению (корпусу электрощита, металлической трубе или заземляющему контакту розетки). Красный щуп используйте для проверки контактов.
  2. Коснитесь красным щупом одного из контактов розетки. Если мультиметр показывает 210-230 В – это фаза. Напряжение возникает из-за разности потенциалов между фазным проводом и заземлением. В трехфазных сетях между разными фазами значение может достигать 380 В – не перепутайте!
  3. Проверьте второй контакт. Напряжение 1-5 В указывает на ноль (нейтраль). Если показания близки к нулю, но в сети есть проблемы (например, не работают приборы), проверьте целостность нулевого провода режимом "прозвонки": сопротивление между нулем и землей должно быть ≤ 1 Ом.

В старых домах без заземления зафиксируйте черный щуп на металлическом предмете с естественным заземлением (радиатор, арматура), если оба контакта показывают напряжение ниже 50 В – возможен обрыв нуля или отсутствие заземления. Обратите внимание, что режим постоянного тока (DC) исказит результаты – используйте только AC!

Как определить фазу и ноль без приборов

Определить фазу и ноль без приборов можно по косвенным признакам, но такой способ менее безопасен и точен:

  1. Включите питание и зафиксируйте лампу в патроне.
  2. Аккуратно дотроньтесь рукой до металлического предмета, соединённого с землёй.
  3. Другой рукой (через резиновую перчатку) слегка коснитесь одного провода.
  4. Если чувствуете лёгкое пощипывание – это фаза.
  5. Если реакции нет – вероятно, ноль.
  6. После проверки обязательно отключите питание.

При работе с напряжением соблюдайте правила электробезопасности: изоляция, сухие руки, отсутствие контакта с металлическими поверхностями.

Как определить заземление?

Быстро определить заземление можно по наличию жёлто-зелёного провода, который отвечает за защиту от электрического удара. В розетках с заземляющим контактом обычно есть специальные боковые "усики", подключённые именно к этому проводу. Будет отсутствовать напряжения между нулём и землёй и должно быть соединение с металлическим корпусом оборудования.

Для проверки заземления используйте мультиметр: измерьте напряжение между фазой и предполагаемым заземляющим контактом – оно будет около 220 В. Между нулём и заземлением напряжение минимальное или отсутствует, что подтверждает правильное заземление.

Как обозначается фаза, ноль и заземление?

Фаза, ноль и заземление имеют принятые буквенные обозначения, которые используются в электрических схемах, маркировке проводов и документации:

  • ФазаL (от англ. Line)
  • Ноль (нейтраль)N (от англ. Neutral)
  • ЗаземлениеPE (от англ. Protective Earth)

Буквенные обозначения фазы (L), нуля (N) и заземления (PE) выбраны исходя из английских терминов, что обеспечивает универсальность и понятность в международной практике электрики. L – Line, потому что это провод, по которому идёт активный ток; N – Neutral, так как он служит нейтральной точкой для возврата тока; PE – Protective Earth, подчёркивая защитную функцию заземления.

В старых системах (TN-C) может встречаться обозначение PEN – совмещённый ноль и заземление. Обозначение PEN используется в системах TN-C, где нулевой и заземляющий провод объединены в один, что отражает совмещение функций Neutral и Earth в одном проводнике.

Что такое PEN-проводник?

PEN-проводник – это совмещённый нулевой и заземляющий провод, используемый в сетях с системой заземления TN-C. Он выполняет одновременно две функции: защитного заземления (PE) и рабочего нуля (N), что требует особой осторожности при монтаже.

Такой провод обычно применяется в старых электросетях и обозначается синим или синим с жёлто-зелёными метками на концах. В новых установках PEN-провод стараются избегать, так как его повреждение может привести к серьёзной опасности: на корпусах приборов появится фазное напряжение.

При переходе от TN-C к более безопасной системе TN-C-S, PEN-провод разделяют на два отдельных: PE и N. Это делается в главном щите здания с обязательным повторным заземлением.

Какими цветами маркируются жилы провода?

Синяя жила всегда обозначает нулевой провод (нейтраль). Жёлто-зелёная – это заземление (PE), она не участвует в передаче тока, а обеспечивает защиту от поражения электричеством. Фаза (L) обозначается коричневым, чёрным или белым цветом, в зависимости от конкретной схемы и производителя.

  • В пятижильных кабелях (3 фазы + N + PE) нейтраль сохраняет синий цвет, а земля – жёлто-зелёный, но фазы дополняются номерными гильзами (L1-1, L2-2).
  • В системах с изолированной нейтралью (IT) синий провод может быть фазным – его изолируют оранжевой термотрубкой с маркировкой "L".

Цветовая маркировка проводов помогает точно определить назначение каждой жилы и избежать ошибок при подключении, поэтому она стандартизирована (ГОСТ Р 50462 / МЭК 60446), хотя и может отличаться от страны и года выпуска электросети или оборудования.

В СССР до 2000-х нейтраль часто маркировалась белым, а фаза – красным или оранжевым (ГОСТ 12.2.007.0-75). В США заземление может быть зелёным без желтой полосы, а фаза – чёрным/красным (NEC 2023). В Японии встречается обратная схема: белый – фаза, чёрный – ноль – это критично при подключении импортного оборудования.

Сервис по подбору электриков Redfiks советует всегда сверять цветовую маркировку проводов с технической документацией конкретного объекта или оборудования перед подключением, чтобы избежать ошибок, особенно если вы работаете с устаревшими или импортными системами электроснабжения.

Зачем определять фазу и ноль?

Определение фазы и нуля важно для правильного и безопасного подключения оборудования. Например, у некоторых приборов (выключатели, УЗО, розетки с заземлением) важно, чтобы фаза шла через нужный контакт, поскольку фаза подаёт напряжение на устройство, а ноль служит обратным проводом. Если фазу перепутать с нулём, выключатель или УЗО не смогут разорвать цепь напряжения при выключении или аварии.

Что будет, если перепутать ноль и землю?

Если перепутать ноль (N) и заземление (PE), электрическая сеть станет потенциально опасной: на корпусах приборов может появиться напряжение, а устройства защиты – работать некорректно или не сработать вовсе:

  • УЗО (устройство защитного отключения) не отключит питание при утечке тока.
  • Автоматические выключатели не сработают в случае короткого замыкания по корпусу.
  • Корпуса электроприборов (например, стиральных машин, бойлеров, холодильников) окажутся под напряжением.
  • Силовые розетки могут подавать фазу на заземляющий контакт.
  • Светильники и выключатели начнут работать некорректно, возможно – с постоянным напряжением на патроне.
  • Электрощиток и заземляющая шина будут подключены неверно, что нарушит схему защитного заземления.
  • Металлические корпуса распределительных коробок, щитов, кабеленесущих систем, щитков учета станут потенциально опасными.
