Правильная скрутка проводов: советы и рекомендации

Статья описывает пошаговую инструкцию по правильной скрутке проводов: от снятия изоляции и выравнивания жил до установки колпачков "СИЗ" и проверки соединения. Подчёркивается важность плотности витков, изоляции и надёжности контакта.

Вы узнаете особенности скрутки одножильных, многожильных и разнотолщинных проводов, требования ПУЭ к размещению в коробке, причины перегрева и опасности неправильного соединения, а также альтернативные методы соединения: пайку, сварку, клеммники и гильзы.

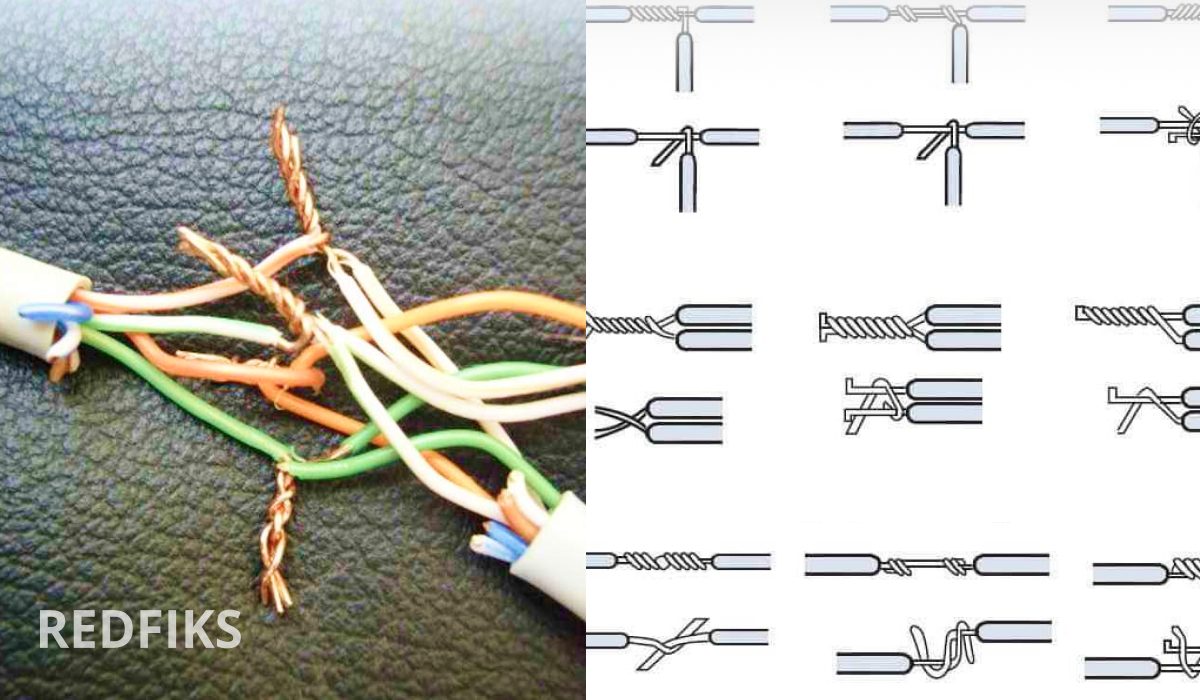

Как правильно скручивать провода?

Ниже обновлённый пошаговый алгоритм, где каждый пункт начинается с полного императива:

1. Снимите изоляцию стриппером на 12–15 мм, обеспечивая ровный срез без повреждения жил и минимизируя риск перетирания проводников.
2. Выровняйте оголённые концы жил плоскогубцами, распрямляя каждую жилу для плотного прилегания друг к другу и равномерного шага витков.
3. Совместите концы жил под углом 90 °, формируя плотный "пучок" проводов, готовый к скрутке без перекрутов.
4. Зажмите основание пучка плоскогубцами у стыка изоляции и оголённой части, создавая упор для более равномерного закручивания.
5. Скрутите жилы по часовой стрелке, контролируя шаг витков ≈ 2–3 диаметра провода, пока скрутка не станет плотной и однородной.
6. Установите колпачок "СИЗ" (wire nut), повернув его по часовой стрелке до упора, чтобы он захватил не только скрутку, но и кончики изоляции.
7. Обмотайте соединение ПВХ-лентой в два слоя минимум, обеспечивая дополнительную защиту от влаги и механических повреждений.
8. Проверьте надёжность скрутки, слегка потянув за каждый провод и визуально оценив ровность витков без заусенцев.

Даже при знании технологии скрутки легко допустить ошибку, способную вызвать перегрев или короткое замыкание. Чтобы избежать рисков, лучше доверить работу электрику – он выполнит всё безопасно и по нормативам.

Redfiks обращает внимание, что скрутка проводов не является нормативным методом соединения в постоянной электропроводке и применяется только временно или с последующей пайкой/обжимом.

Вызовите электрика на дом

Опишите свои требования и получите предложения исполнителей

Оставить заявку

Как скручивать провода в коробке?

При скручивании электрических проводов в коробке главное, чтобы скрутка располагалась компактно и не нарушала правила заполнения объёма коробки. Согласно ПУЭ, суммарный объём всех проводов и соединительных устройств не должен превышать 60 % внутреннего объёма пластиковой коробки и 40 % металлической. Необходимый объём определяют, умножая количество жил на нормативный объём одной жилы (например, 2,5 мм² ≈ 0,8 см³) и складывая с объёмом колпачков или зажимов.

Кроме того, при работе в ограниченном пространстве коробки важно закрепить вводные кабели и избавить скрутку от избыточного напряжения. Используйте кабельные зажимы или хомуты на вводных отверстиях, чтобы натяжение не передавалось на соединение. Обрезайте жилы так, чтобы после скрутки оставался запас длиной около 40–50 мм для дальнейшего монтажа внутренней части коробки. При этом скрутка и колпачок должны располагаться в центре коробки, не касаясь её стенок и не перекрывая доступ к соседним жилам.

Сколько стоит монтаж распаечных коробок?

Монтаж распаечных коробок в Москве стоит от 100 до 650 ₽ за штуку: наружная установка обойдётся в 100–450 ₽, а внутренняя – в 200–650 ₽, в зависимости от материала стен. Например, установка в гипсокартоне стоит дешевле, чем в бетоне, где требуется штробление (+250–300 ₽/шт.). Дополнительно на цену влияет высота монтажа (например, работа на потолке) и необходимость расключения проводов (+35–100 ₽ за соединение).

Перед началом ремонта обязательно ознакомьтесь с актуальными расценками электриков – это поможет избежать непредвиденных затрат, особенно если потребуется прокладка новых кабелей или перенос электрощита.

Как правильно скручивать одножильные провода?

Снимите изоляцию стриппером на 12–15 мм, выровняйте жилу плоскогубцами и совместите оголённые концы. Скрутите жилы руками и доработайте плоскогубцами, контролируя шаг витков ≈ 2–3 диаметра провода. Установите колпачок "СИЗ", обмотайте ПВХ-лентой и проверьте надёжность лёгким натяжением. При необходимости примените термоусадку для герметичности. Измерьте сопротивление мультиметром в режиме прозвонки (до 0,1 Ω).

Как правильно скручивать многожильные провода?

Снимите изоляцию на 12–15 мм, расправьте каждую жилу и предварительно слегка подкрутите концы для предотвращения распушивания. Совместите жилы основанием и плотно скрутите руками по направлению предварительного витка. Окончательно доработайте пассатижами, контролируя шаг витков ≈ 2–3 диаметра провода. Установите колпачок "СИЗ" для фиксации и изоляции соединения.

Как скручивать провода разного сечения?

Совместите оголённые концы проводов разного сечения, плотно прижав тонкую жилу к более толстой, чтобы каждой жиле был обеспечен равномерный контакт и минимальные зазоры. Сформировав "пучок", скрутите их руками с шагом витков около 2–3 диаметров большей жилы. Для надёжной фиксации используйте обжимную гильзу или пластиковый колпачок "СИЗ", затягивая равномерно без перекоса.

Для качественных скруток лучше выбирать провода одного сечения, так как это обеспечивает равномерное распределение тока и плотный контакт жил, снижая риск перегрева и ослабления соединения со временем.

Какой длины должна быть скрутка проводов?

Длина скрутки 3–5 см для проводов ≤10 мм² обеспечивает минимальное переходное сопротивление за счет достаточной площади контакта между жилами. При меньшей длине резко возрастает плотность тока на единицу площади, что вызывает локальный перегрев проводов.

Слишком длинная скрутка (больше 5 см) не нужна и даже вредна: лишняя длина не улучшает контакт (ток идет только по начальному участку), а сам "хвост" лишнего провода начинает греться, мешает аккуратно уложить соединение в коробку и может случайно оторваться. Получается просто трата провода без пользы, зато с риском перегрева и неудобствами.

Redfiks рекомендует после скрутки обязательно проверять соединение мультиметром – сопротивление должно стремиться к нулю, иначе контакт выполнен с нарушениями и требует переделки.

Инструменты и материалы для скрутки проводов

Для надежной скрутки электрических проводов вам потребуются:

1. Стриппер – инструмент для аккуратного снятия изоляции без повреждения жил.
2. Пассатижи или круглогубцы – обеспечивают плотную скрутку. Для толстых проводов (от 6 мм²) подойдут клещи с насечками.
3. Изолента или термоусадка – изоляция соединения. Термоусадка (трубка, сжимающаяся при нагреве) предпочтительнее: она герметизирует контакт.

Чем опасна неправильная скрутка проводов?

Неправильная скрутка проводов создает зону повышенного переходного сопротивления (место плохого контакта). При нагрузке это вызывает нагрев по закону Джоуля-Ленца: например, ток 10 А на сопротивлении 0,3 Ом выделит 30 Вт тепла. Изоляция плавится, возникает риск искрения розеток или даже короткого замыкания, вплоть до пожара.

Другая угроза – окисление контактов. Алюминий образует тугоплавкую окисную пленку, медь – зеленый налет (оксид). Это увеличивает сопротивление, снижает проводимость. В смешанных скрутках (медь+алюминий) электрохимическая коррозия разрушает соединение за 1-2 года.

Узнайте точные цены на услуги электрика

Оставьте заявку и получите предложения от частных специалистов в вашем городе

Уточнить стоимость работ

Почему нагревается скрутка?

Скрутка греется, когда провода плохо соединены: между ними остается зазор или слабый контакт. Через это "слабое место" ток проходит с трудом, как вода через узкую трубу. Сопротивление растет, и энергия превращается в тепло (как у спирали в обогревателе). Если нагрев сильный, изоляция на электропроводах плавится, а проводка может загореться.

Какие способы соединения проводов можно использовать кроме скрутки?

Скрутка – ненадежный метод, запрещенный ПУЭ для стационарной проводки. Вот безопасные альтернативы:

1. Пайка – соединение припоем (олово + флюс). Обеспечивает минимальное сопротивление, но требует навыков и паяльника. Подходит для меди.
2. Сварка – сплавление концов проводов в единый узел с помощью аппарата. Самый долговечный метод для алюминия и меди.
3. Клеммники (Wago, винтовые). Быстрый монтаж без инструмента. Wago с пружинным зажимом выдерживают до 32 А, винтовые – для толстых кабелей (например, 6 мм²).
4. Гильзовое соединение – обжим медных или алюминиевых гильз специальным прессом. Неразъемное, подходит для СИП (самонесущих проводов).
5. СИЗ-колпачки – пластиковые колпачки с конусной пружиной внутри. Просты в использовании, но ограничены по току (до 16 А).

В каких случаях разрешена пайка скрутки проводов?

Пайка скруток допустима по ПУЭ (п. 2.1.21) и улучшает контакт, снижая переходное сопротивление. Однако скрутка обязана быть плотной и без зазоров – иначе припой не устранит риск локального нагрева. Согласно нормам, пайка признаётся надёжным методом, но только для статичных соединений (без вибраций). Учтите, что при динамических нагрузках или перегреве припой может растрескаться, поэтому для ответственных узлов предпочтительна сварка или обжим гильз.
