Открытая электропроводка: преимущества, правила монтажа и безопасность

Из текста статьи, вы узнаете, что открытая проводка — это не только способ монтажа, но и полноценное дизайнерское решение. Мы объясним, чем она отличается от скрытой проводки: она проще в установке и доступнее для ремонта, но при этом её видно, что может стать как недостатком, так и преимуществом.

Также вы получите практические знания о том, как и где безопасно использовать открытую проводку. Вам станет ясно, в каких помещениях (например, в деревянных домах или гаражах) она наиболее целесообразна, а где её использование запрещено (в ванных комнатах и под натяжными потолками). Статья даст вам представление о необходимых материалах и мерах безопасности, чтобы ваш монтаж был не только удобным, но и надёжным.

Что значит открытая проводка?

Открытая проводка (также известная как внешняя или накладная) – это способ прокладки электрических кабелей, при котором они располагаются поверх строительных конструкций (стен, потолков) и видны. В отличие от скрытой проводки, которая упрятана внутри стен, открытая прокладывается наружно.

Чем отличается открытая проводка от скрытой?

Открытая проводка отличается от скрытой местом прокладки и способом монтажа. В первом случае кабель крепят по поверхности стен или потолка: в кабель-канале, гофре или на скобах. Такая проводка заметна, но легко обслуживается и дешевле по стоимости, поскольку не требует штробления. Минус – более высокий риск механического повреждения и менее аккуратный внешний вид.

Скрытая проводка монтируется внутри стен или под штукатуркой. Снаружи её не видно, что делает интерьер чище и безопаснее. Но установка сложнее и дороже: нужно штробить стены, а при ремонте придётся вскрывать отделку.

Где используется открытая электропроводка?

Открытая электропроводка используется там, где важна простота электромонтажа, доступность для осмотра и ремонта, а скрытая прокладка затруднена или экономически нецелесообразна. Основные варианты применения:

• Жилые помещения с временным ремонтом – квартиры или дома, где проводку нужно проложить быстро и с возможностью последующего изменения.
• Деревянные дома и дачи – безопасно при использовании кабелей с негорючей изоляцией и монтаже на изоляторах или в защитных каналах.
• Подсобные и хозяйственные помещения – гаражи, склады, мастерские, где важнее защита кабеля от повреждений, а эстетика вторична.
• Промышленные объекты и офисы – для временных линий или дополнительного оборудования, когда требуется лёгкий доступ к электропроводке.
• Ремонт и реконструкция – когда скрытая прокладка невозможна без разрушения отделки.
• Интерьерные решения в стилях лофт, ретро или винтажная классика, где проводка становится частью дизайна. В этом случае её не прячут, а наоборот, подчёркивают. В сети можно найти множество фото таких решений в интерьере.

Вызовите электрика на дом

Опишите свои требования и получите предложения исполнителей

Оставить заявку

Можно ли делать открытую проводку в ванной комнате?

Нет, делать открытую проводку в ванной комнате нежелательно, поскольку влажность и брызги воды создают высокий риск поражения электрическим током, короткого замыкания и повреждения изоляции кабеля.

Для влажных помещений ПУЭ (Правила устройства электроустановок) требуют использовать скрытую проводку в защищённых трубах или гофре с герметичными соединениями, а также устанавливать УЗО и автоматические выключатели для защиты. Открытая проводка без дополнительной герметизации и защиты не соответствует этим требованиям и считается небезопасной.

Можно ли тянуть открытую проводку под натяжным потолком?

Нет, открытую проводку под натяжным потолком делать нельзя, потому что она повышает риск перегрева кабеля, повреждения изоляции и короткого замыкания, поскольку натяжной материал прилегает к проводам и ограничивает их охлаждение.

ПУЭ требуют, чтобы кабели под потолками были закрыты защитными трубами или кабель-каналами, а при скрытой прокладке под натяжным потолком используют только негорючие и термоустойчивые кабели, с обязательной защитой от механического воздействия.

Как сделать открытую электропроводку?

Чтобы сделать открытую электропроводку своими руками, следует действовать поэтапно, соблюдая требования безопасности, ПУЭ и СНиП:

• Разработать схему – нарисовать план расположения розеток, выключателей и светильников.
• Выбрать кабель – медный с двойной изоляцией (ВВГнг-LS, NYM), сечением 1,5–2,5 мм² для освещения и 2,5–4 мм² для розеток и бытовых приборов.
• Спланировать трассу проводки по стенам, потолкам или плинтусам, учитывая удобство доступа и минимальное количество пересечений с мебелью и дверными проёмами.
• Подготовить защиту – проложить кабель в кабель-каналах, гофротрубах или на керамических/пластиковых изоляторах, чтобы исключить контакт с горючими поверхностями и механические повреждения.
• Закрепить кабель с помощью скоб, клипс или кабель-каналов, равномерно, без натяжения и перегибов.
• Установить розетки, выключатели и распределительные коробки, подключив кабели через клеммники для надёжного контакта и герметичности.
• Подключить защитные устройства – УЗО и автоматы, подобрав номиналы под нагрузку, чтобы предотвратить перегрузки и короткие замыкания.
• Проверить проводку, измерив сопротивление изоляции и протестировав линии на нагрузку для гарантии безопасности и исправности системы.

Если самостоятельно сделать открытую проводку не получается – например, из-за недостатка опыта работы с электрикой, отсутствия нужного инструмента, сложности прокладки кабеля по неровным стенам или необходимости правильного расчёта сечения под нагрузку – лучше заказать монтаж открытой проводки у электриков со стажем.

Делегировать электромонтажные работы выгодно с точки зрения безопасности и экономии: ошибки при самостоятельном монтаже могут привести к перегреву кабеля, что сокращает срок службы с 30 лет до 10–15 лет, перегрузкам и коротким замыканиям, а замена повреждённой линии обойдётся в 2–3 раза дороже, чем изначально доверить работу специалисту-электрику, который обеспечит правильное сечение, качественное крепление и установку УЗО и автоматов.

Сколько стоит монтаж открытой проводки?

В Москве монтаж открытой электропроводки стоит примерно от 70 до 200 рублей за погонный метр. Помимо установки проводки открытого типа, заказывают следующие услуги, комбинируя удобство эксплуатации и аккуратный вид электросети:

• Установка розеток и выключателей – от 350 до 1 100 ₽ за точку в зависимости от типа и способа монтажа.
• Монтаж распределительных коробок – от 240 до 480 ₽ за штуку.
• Прокладка силового кабеля для мощных приборов – 100–200 ₽/м.
• Установка кабель-каналов и гофротруб – примерно 50–120 ₽ за погонный метр, в зависимости от материала и сложности монтажа.
• Подключение УЗО и автоматов – от 800 до 1 500 ₽ за точку, в зависимости от типа устройства и способа установки.
• Проверка и тестирование проводки после монтажа – около 500–1 000 ₽ за объект, включая измерение сопротивления изоляции и контроль нагрузки.

Если хотите точно понимать, сколько обойдётся монтаж проводки и сопутствующие работы у вас дома, можно узнать цены на услуги электромонтажа на сайте Redfiks – частные электрики рассчитывают смету индивидуально под каждый объект с учётом всех потребностей и особенностей.

Какие бывают методы открытой прокладки кабеля?

Методы открытой прокладки кабеля различаются по способу крепления и степени защиты проводов:

• По скобам или клипсам. Кабель фиксируется прямо к поверхности стен или потолка. Это самый простой и дешёвый метод, но кабель остаётся незащищённым.
• В кабель-каналах. Провода укладывают в пластиковые короба, которые крепят вдоль стен или плинтусов. Такой вариант защищает кабель от механических повреждений и выглядит аккуратно.
• В гофрированных или пластиковых трубах. Этот метод используют в технических и влажных помещениях. Гофра предохраняет кабель от влаги и ударов.
• В металлических трубах. Подходит для промышленных объектов и мест с повышенной пожарной опасностью. Обеспечивает максимальную защиту.

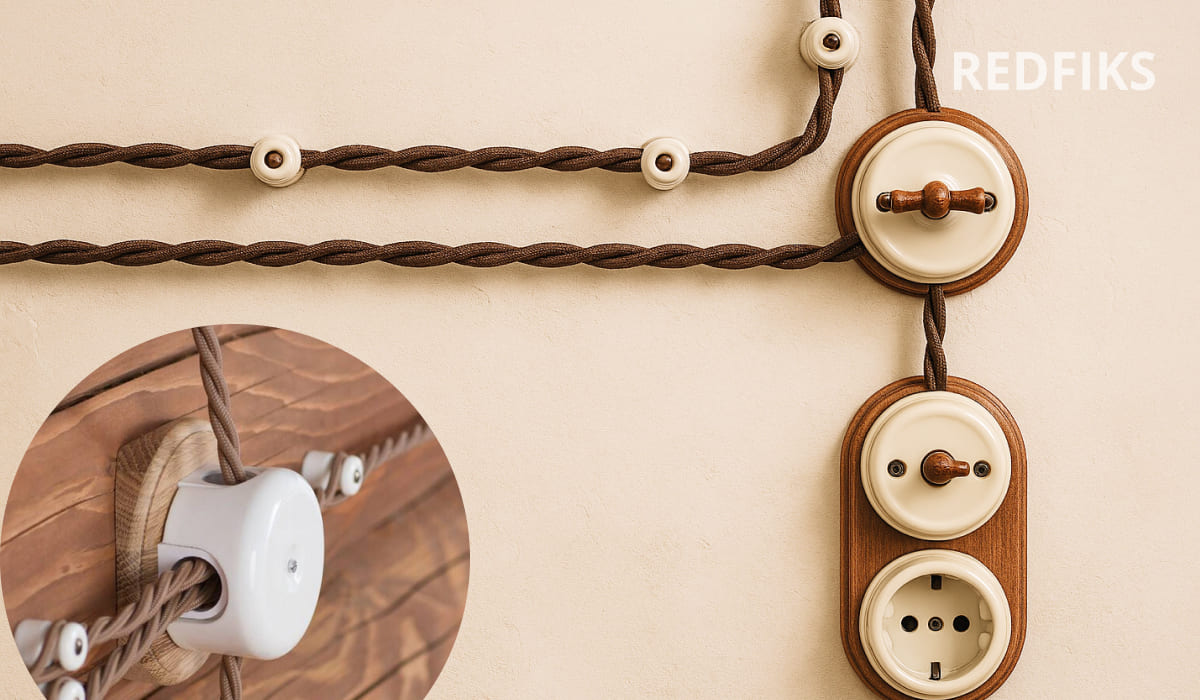

• На изоляторах (ретро-метод). Кабель прокладывают витым проводом на роликах-изоляторах. Такой способ применяют в деревянных домах или интерьерах под старину.

Какой провод использовать для открытой проводки?

Для открытой проводки используют кабели с прочной двойной изоляцией, устойчивой к механическим повреждениям и нагреву. Чаще всего применяют:

1. ВВГнг-LS. Медный кабель с плоской формой и негорючей изоляцией. Подходит для прокладки в кабель-каналах и гофре, используется в жилых и общественных зданиях.
2. NYM. Немецкий стандарт, круглый медный кабель с дополнительным слоем изоляции. Удобен в монтаже, хорошо держит форму, безопасен.
3. ПУНП. Бюджетный плоский кабель, но изоляция тоньше. Используется в простых условиях, лучше избегать в деревянных домах.
4. ШВВП. Гибкий медный кабель в ПВХ-изоляции, часто применяют для временной открытой проводки и подключения бытовых приборов.
5. Ретро-кабель. Декоративный витой провод с тканевой или ПВХ-оплёткой для монтажа на изоляторах в деревянных домах.

Важно выбирать сечение электропровода по нагрузке: для освещения достаточно 1,5 мм², для розеток – 2,5 мм², для мощных потребителей – от 4 мм². Перед тем как купить кабель, убедитесь в наличии сертификата соответствия.

Безопасна ли открытая электропроводка в доме?

Да, открытая электропроводка в доме является безопасной, если выполнена правильно и соответствует нормам ПУЭ. Для безопасности монтажа и эксплуатации открытой электрической проводки следует:

• Выбирать медные кабели с двойной негорючей изоляцией (ВВГнг-LS, NYM), которые не перегреваются и не поддерживают горение.
• Прокладывать провода в кабель-каналах, гофре или на изоляторах, чтобы защитить их от механических повреждений и исключить контакт с отделкой; в деревянных домах использовать только негорючие материалы.
• Подбирать сечение жил по мощности подключённых приборов, чтобы кабель не перегревался и не становился источником пожара.

Узнайте точные цены на услуги электрика

Оставьте заявку и получите предложения от мастеров электромонтажных работ

Уточнить стоимость

Подходит ли открытая электропроводка для деревянного дома?

Открытая электропроводка безопасна для деревянного дома, потому что кабели с двойной изоляцией типа ВВГнг-LS или NYM не поддерживают горение и выдерживают нагрев до +70 °C, а прокладка в металлических или ПВХ-гофрах, кабель-каналах или на керамических изоляторах исключает контакт с деревом и защищает от механических повреждений.

Redfiks советует перед монтажом открытой электропроводки составить подробный план разводки: отметьте на схеме расположение розеток, выключателей, распределительных коробок и маршруты кабелей. Это поможет избежать лишних соединений, снизит нагрузку на сеть и упростит дальнейшее обслуживание проводки.

Можно ли тянуть открытую электропроводку на улице?

Открытую электропроводку можно тянуть на улице, потому что она остаётся доступной для осмотра и ремонта, а кабель, рассчитанный на наружную эксплуатацию, выдерживает температуры от −50 °C до +50 °C, прямое воздействие ультрафиолета, повышенную влажность и кратковременное попадание осадков.

Какое напряжение выдерживает открытая проводка?

Обычно в быту открытая проводка рассчитана на стандартное напряжение 220 В (однофазная сеть) или 380 В (трехфазная сеть), что соответствует напряжению, подаваемому в большинстве жилых домов и квартир.

Сколько лет служит открытая электропроводка?

При правильном выборе кабеля, качественном монтаже и соблюдении нагрузки реальный срок службы открытой проводки в жилых помещениях составляет 25–40 лет, но может быть меньше при плохих условиях. Это подтверждается нормативными документами, такими как ГОСТ Р 50571.15-97, которые устанавливают требования к прокладке проводки и срокам службы кабелей.

Понять, что открытую проводку пора менять, можно по видимым признакам износа: трещины или пожелтение изоляции, обгоревшие или оголённые участки, перегрев проводов при работе приборов, запах гари или частые срабатывания автоматов.
