Устройство и принцип работы сливного бачка унитаза

Сливной бачок унитаза подключается непосредственно к водопроводу и скрывает механизм, отвечающий за спуск и набор воды. Клапана, запускающие смыв, открываются нажатием кнопки. Правильно настроенная арматура в бачке исключит течь и обеспечит чистоту чаши. Понимание принципа работы позволит обеспечить своевременный ремонт и поможет сэкономить на запчастях.

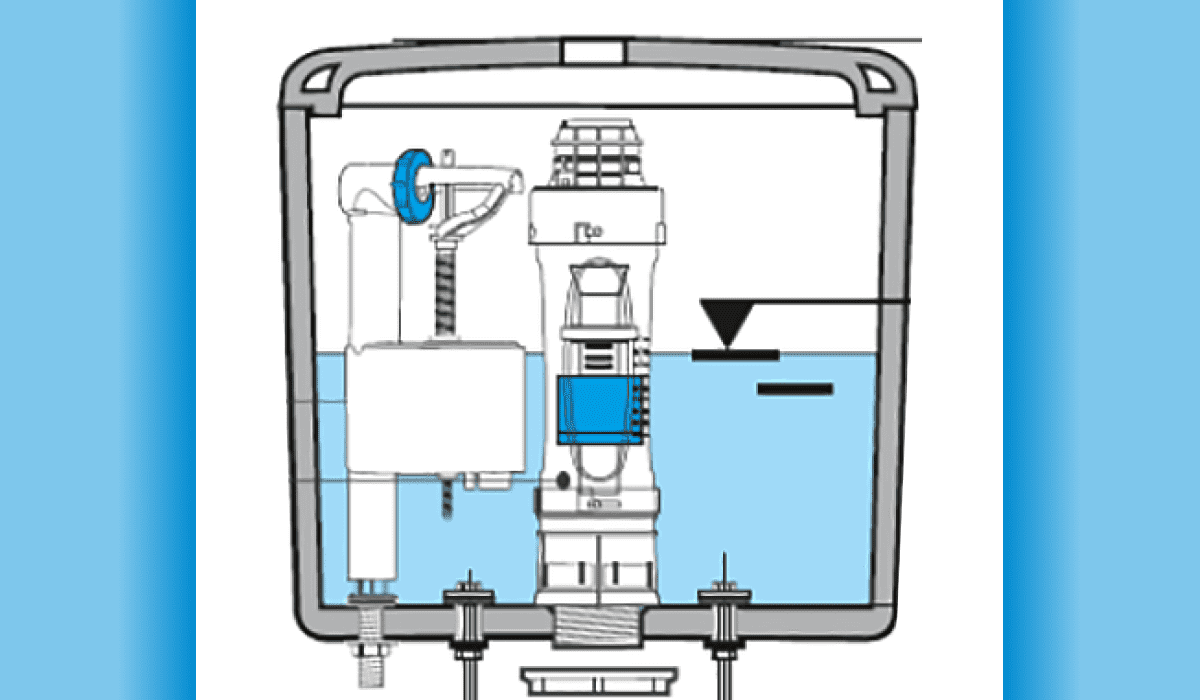

Как устроен сливной бачок унитаза?

Любой бачок унитаза для слива и набора воды включает:

• сливной механизм с клапаном запора, состоящий из кнопочного узла или рычага для спуска воды, клапана с прокладкой, не дающего воде уходить в чашу без надобности, стакана-корпуса и трубки перелива, исключающей переполнение бачка в случае отказа работы поплавка;
• поплавок, регулирующий уровень наполнения и останавливающий при заполнении бачка забор воды из водопровода;
• рычаг, зафиксированный на поплавке, благодаря которому впускной клапан не закрывается раньше времени при наполнении.

В корпусе имеется отверстие для наполнения, расположенное либо снизу, либо сбоку, а также отверстие для выпуска воды, расположенное в дне бачка по центру.

Кроме того, в системе слива имеются крепления и прокладки, поставляемые в комплекте с арматурой. Современная арматура для бачка унитаза имеет также регулятор набора воды, при помощи которого можно настроить наполняемость. Механизм набора и слива может быть единой конструкцией, либо представлять два устройства: запорную арматуру и впускную арматуру.

Как устроен сливной бачок унитаза старого образца?

Сливной бачок унитаза старого образца представляет собой фаянсовый, чугунный или пластиковый корпус и систему водоизлива и спуска воды в нем. Подача воды осуществляется впускным клапаном с поршнем и поплавковым механизмом.

Через один патрубок Т-образной трубы заливается вода, во втором находится поршень с прикрепленным поплавком. При опустошенном бачке поплавок находится внизу, емкость наполняется, поплавок поднимается, давит на поршень, труба закрывается, и залив прекращается.

Основное отличие сливного механизма старого типа – простота устройства, относительная автономность и простота всех деталей, что упрощает их замену в отличие от современных типов арматуры.

Какие существуют виды сливных механизмов унитаза?

Существует три вида заливной механизмов унитаза: штоковый, кнопочный, со смывным краном.

Штоковый механизм запускает процесс смыва поднятием рычага, которое позволяет штоку открыть сливное отверстие бачка и спустить воду. При каждом смыве бачок опустошается полностью.

Кнопочный механизм срабатывает при нажатии на кнопку и может работать в одном или двух режимах. Однорежимный механизм сливного бачка спускает всю воду, двухрежимным можно варьировать объемы смыва и сливать либо все 6л, либо часть – 3 л. Кнопочная арматура с двумя режимами смыва воды наиболее популярна, так как существенно экономит воду.

Унитаз со смывным краном бачком не оборудуется, вода при открытии клапана направляется прямо из водопроводной трубы.

Какие бывают виды подводки воды к бачку унитаза?

Подводка воды к бачку унитаза бывает с нижним подключением и боковым, которое еще называют верхним. Для каждого типа предназначена впускная арматура разной конструкции, что учитывают при ремонте и замене впускного механизма.

Боковое подключение располагается слева или справа, при этом подразумевает вход шланга подачи воды выше ее уровня в бачке, из-за чего унитазы с боковой подачей более шумные. Однако арматура для бокового подключения имеет меньше деталей и относительно проста в ремонте.

Нижняя подводка подразумевает подключение воды к отверстию в дне бачка, и встречается чаще в импортных моделях. Нижняя подводка обеспечивает менее шумное заполнение, но достаточно часто протекает, чего не случится с верхним подключением.

Принцип работы сливного бачка унитаза

Работа бачка унитаза осуществляется за счет механизма слива и набора воды – арматуры. При нажатии на кнопку или поднятии рычага поднимается клапан запорной арматуры, закрывающий сливное отверстие, вода уходит. Поплавок впускной арматуры опускается, открывая клапан набора воды, и бачок заполняется.

Бачок унитаза часто является причиной обращение к сантехникам для ремонта и настройки работы сливной арматуры, поскольку данный механизм достаточно легко деформируется, что приводит к подтеканию воды, а также её переливу.

Как сливается вода из бачка унитаза?

Вода из бачка унитаза сливается через выходное отверстие поднятием рукоятки штокового механизма или нажатием кнопки. В устаревших моделях отверстие перекрывается грушей, которая приподнимается рычагом смыва. В современных моделях при нажатии на кнопку поднимается поршень, открывая запорный клапан. У арматуры двухрежимного слива два поплавка – стационарный и подвижный.

При выходе из строя частей и деталей бачка, из него может сочиться вода. Протечки снаружи показывают, что разгерметизировалось входное или сливное отверстие. Когда вода из бачка стекает в чашу, причина может быть в неправильно настроенном поплавке, трубке перелива, выпускной тяги, которая не до конца закрывает клапан. Также к течи приводит плохо затянутая гайка крепления арматуры или неисправность донного клапана.

Как набирается вода в бачок унитаза?

Вода в ёмкость унитаза набирается через впускное отверстие при помощи поплавкового клапана. Принцип работы смыва всех моделей одинаков. После слива бачок опустошается, поплавок опускается вместе с уровнем воды, отжимая рычаг клапана впуска и открывая вход жидкости. При наполнении поплавок поднимается, рычаг освобождается, возвращая клапан на место и перекрывая впуск.

Чтобы отрегулировать уровень воды и сливаемые объемы, в унитазах старого образца достаточно изогнуть металлический рычаг штока. В современных моделях положение поплавка изменяется регулировочным винтом или плоскими штангами. После настройки необходимо приподнять переливную трубку, чтобы она была выше уровня воды на 1-2 см.
